Ein kurzer Spannungsimpuls kann viel verändern. Schützen Sie Ihre Elektroinstallation und empfindliche Technik mit einem abgestimmten Schutzkonzept – vom Zählerschrank bis zum Endgerät.
Überspannungen können Geräte beschädigen und Abläufe unterbrechen. Ein fachgerecht geplanter Schutz hilft, Schäden und Ausfälle zu reduzieren.
01 / ZUHAUSEFür die Technik, die Ihren Alltag begleitet – vom Fernseher bis zur Heizungssteuerung.
02 / GEWERBEWenn Technik ausfällt, steht oft mehr als ein einzelnes Gerät still.
03 / IMMOBILIENEin Schutzkonzept für die Gebäudeinstallation und die angeschlossene Haustechnik.
Blitzwirkungen können über Versorgungsleitungen oder elektromagnetische Einkopplung bis in die Installation gelangen. Ein direkter Treffer am eigenen Gebäude ist dafür nicht erforderlich.
Schaltvorgänge im Stromnetz oder an elektrischen Anlagen können kurze Spannungsspitzen verursachen. Besonders elektronische Bauteile reagieren darauf empfindlich.

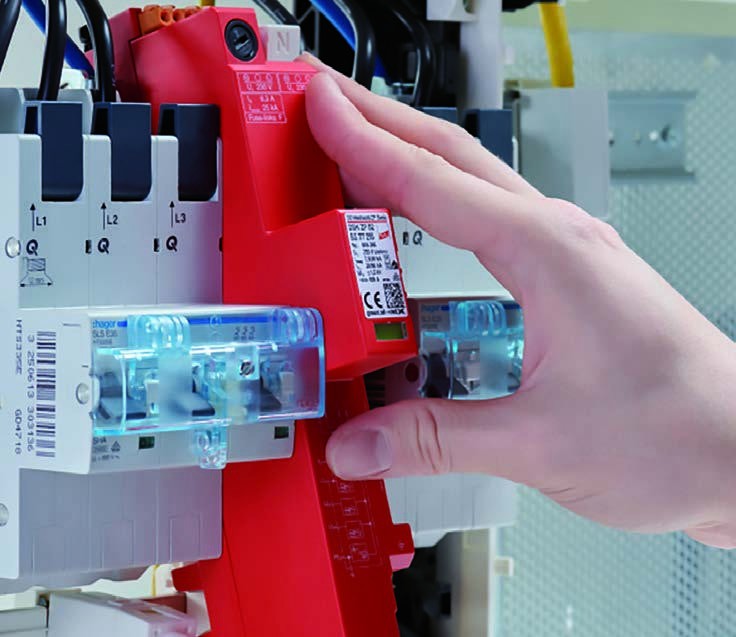

Überspannungs-Schutzeinrichtungen, kurz SPD, begrenzen Spannungsspitzen. Entscheidend sind passende Geräte, die richtigen Einbauorte und das Zusammenspiel der Schutzstufen.
Für Anlagen, in die Blitzteilströme gelangen können – etwa bei äußerem Blitzschutz oder Freileitungseinspeisung. Der Einbau erfolgt im Bereich der Gebäudeeinspeisung.
Gebäudeeinspeisung / ZählerbereichBegrenzt Überspannungen aus entfernten Blitzwirkungen und Schaltvorgängen. Typ 2 wird in der festen Elektroinstallation eingesetzt, beispielsweise in einer Verteilung.
Hauptverteilung / UnterverteilungZusätzlicher Schutz nahe empfindlicher Endgeräte, beispielsweise am Arbeitsplatz. Typ 3 wird auf vorgeschaltete Schutzgeräte abgestimmt und ergänzt den Schutz der Installation.
In der Nähe des EndgerätsKombiableiter können mehrere Schutzfunktionen in einem Gerät vereinen. Leitungslängen, vorhandener Blitzschutz, Erdung, Potentialausgleich und Herstellerangaben bestimmen, welche Lösung sinnvoll ist. Nicht jede Anlage benötigt drei einzelne Geräte.
Router, Fernseher und vernetzte Geräte haben mehrere Anschlüsse. Deshalb gehören auch leitungsgebundene Internet-, Telefon-, Netzwerk- und Antennenverbindungen in die Planung.
Eine Steckdosenleiste mit Überspannungsschutz kann ergänzen. Sie ersetzt kein abgestimmtes Schutzkonzept in der festen Installation.
Wie entstehen Überspannungen – und wie schützt man seine Technik? Das Video des E-Handwerks zeigt die Zusammenhänge anschaulich.
Schutz vor Überspannung · E-Handwerk
Neue Technik verändert die Anforderungen an Ihre Elektroanlage. Ein vorhandener Ableiter ist deshalb ein guter Ausgangspunkt für die Prüfung.
Bei PV-Anlagen werden die Wechselstromseite, die Gleichstromseite und gegebenenfalls Datenverbindungen gemeinsam betrachtet. Vorhandener äußerer Blitzschutz und die Leitungsführung beeinflussen die Auswahl der Schutzmaßnahmen.
Bei einer neuen PV-Anlage oder einer Umstellung prüfen wir das vorhandene Schutzkonzept.

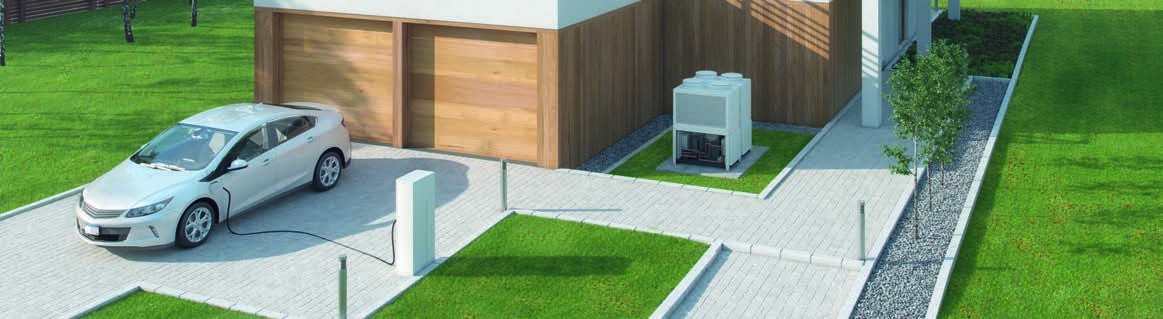

Die Ladeeinrichtung wird zusammen mit ihrer Zuleitung und den Kommunikationsanschlüssen geplant. Bei längeren Leitungswegen kann ein zusätzlicher Ableiter nahe der Wallbox sinnvoll oder erforderlich sein.
Private und öffentlich zugängliche Ladepunkte haben unterschiedliche Anforderungen.
Computer, Router, Netzwerk und weitere Anschlüsse gemeinsam berücksichtigen.
Steuerungen, Heizung, Türkommunikation und vernetzte Gebäudetechnik einbeziehen.
Leitungen zu Außenleuchten, Sensoren, Garage und Nebengebäuden prüfen.
Überspannungsschutz gehört früh in die Planung der Elektroinstallation. DIN VDE 0100-443 behandelt die Notwendigkeit, DIN VDE 0100-534 die Auswahl und Errichtung der Schutzgeräte.

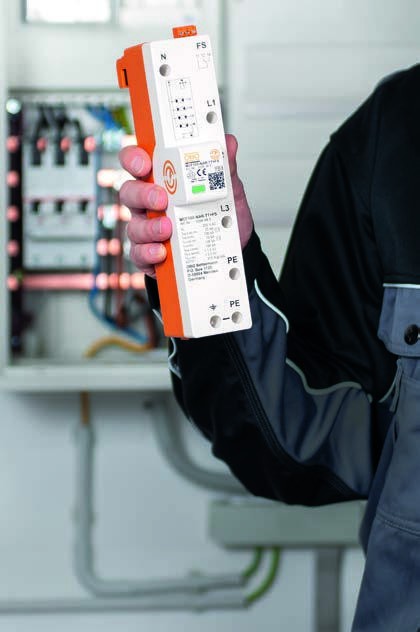

Wir prüfen vorhandene Schutzgeräte, Zählerplatz, Verteilungen und Leitungswege. Bei Erneuerungen oder Erweiterungen wird der betroffene Anlagenteil nach den dann geltenden Anforderungen bewertet. Es gibt keine pauschale Nachrüstpflicht für jede unveränderte Altanlage.
Ja, Überspannungen können auch durch entfernte Blitzeinschläge und Schaltvorgänge entstehen. Ein äußerer Blitzschutz und ein Überspannungsschutz erfüllen unterschiedliche Aufgaben. Welche Schutzmaßnahmen nötig sind, richtet sich nach der Anlage.
Eine solche Leiste kann den gerätenahen Schutz ergänzen. Für ein wirksames Gesamtkonzept braucht es passende, aufeinander abgestimmte Schutzgeräte in der festen Installation. Zusätzliche Daten- und Antennenanschlüsse müssen ebenfalls berücksichtigt werden.
In vielen bestehenden Anlagen lässt sich ein passender Schutz ergänzen. Dafür prüfen wir unter anderem die Platzverhältnisse, den Zählerplatz, die Netzform und die Erdung. Die konkrete Lösung hängt vom Zustand und Aufbau Ihrer Installation ab.
Arbeiten an Zählerplatz oder Wohnungsverteilung sollten mit Eigentümer oder Hausverwaltung abgestimmt werden. Geräteschutz kann eine Ergänzung sein; die feste Gebäudeinstallation wird von einer Elektrofachkraft beurteilt und angepasst.
Der äußere Blitzschutz fängt direkte Blitzeinschläge ab und leitet den Blitzstrom zur Erde. Der Überspannungsschutz begrenzt gefährliche Spannungsspitzen in elektrischen und elektronischen Systemen. Beide müssen bei Bedarf gemeinsam geplant werden.
Schutzgeräte können durch hohe Belastungen oder Alterung ihre Schutzfunktion verlieren. Die Zustandsanzeige und die Herstellerangaben geben Hinweise zur Kontrolle und zum Austausch. Wir erklären Ihnen, worauf bei den eingebauten Geräten zu achten ist.
Ob Wohnung, Immobilie, Betrieb, PV-Anlage oder Wallbox: Wir prüfen, welche Lösung zu Ihnen passt.
